產品簡介
本設備為樹酯玻璃纖維布(半固化片)之分條及裁片專用機，單一機台具有分條及裁片之功能，
同時分條、裁片與集塵動作在單機上完成。單機多功能之設計，省時便利，減少人員使用及運輸時間上的浪費，有效提高產能、產速，並提昇成品良率。
其特殊裁切機構設計，更可克服薄材(＃1080,＃106)裁切之困難。
特點
|
|
|
|
特殊張力控制方式，無需積料設計，由發送軸至裁刀口僅780㎜，無每卷最後約1800㎜材料之浪費
|
|
|
|
|
|
A.刀具設計為靠刀式單剪裁切，厚料（7628）、薄料（106）間隙調整，無需人員秏工秏時逐顆螺絲調整調刀；僅以控制盤上靠刀壓力旋鈕調整即可。
|
|
|
|
B.刀座強度經特殊處理，可支撐側向靠刀壓力，無變型之虞。
|
|
|
|
|
|
單剪式靠刀式設計，靠刀角度、吃刀深度、刀具間隙皆可微調補償
|
|
|
|
|
|
|
B.裁刀處另設有安全保護電眼（異物進入，立即停止運作）
|
|
|
|
C.分條刀處設有安全護罩（異物進入，立即停止運作）
|
|
|
|
|
|
上刀調整座附定位尺，定位採滑軌、滑塊＋人体工學把手，調整便利、牢靠
|
|
|
|
|
|
因配置緩衝輪具設計，即便材料頻繁往覆啟動、停止，定位仍可精準控制於±1㎜
|
|
|
|
|
|
A.同時分條、裁片，較傳統先切單張，整疊收料後，再以閘刀式裁切，減少操作流程與人員使用及運輸時間上的浪費，有效提高產能、產速
|
|
|
|
B. 由於為單張分條、裁切；異於閘刀式裁切，若尺寸定位異常，報廢為單張，非成疊材料
|
|
|
|
|
|
]卷裝材料放料時，往往有曲翹狀況（尤其包覆角較大時，尤為嚴重），逢開於路徑上，特殊設計，避免發送因卷曲，導致卡料異常，避免材料浪費與人員排除所浪費時間
|
|
|
|
|
|
一、邊料卷取機構，附左右卷取氣脹軸，輕鬆完成收取邊料之動作 (邊料卷取為選購)
|
|
|
|
|
|
|
|
基材放料採伺服引取＋自動張力控制，確保裁切精度於±1㎜內
|
|
|
|
|
|
人體工學設計，作業人員不須隨成品高度調整作業方式，不易造成作業人員腰酸背痛（可選購自動昇降功能）
|
|
|
|
|
|
發送、引取與裁切機構設計為外置式，異於傳統設計，材料上方無傳動機構，無油漬汙染PP之虞（裁刀昇降機構可選購設計為外置式，根除滑軌、滑塊受PP粉屑汙染而損壞之隱患）
|
|
|
|
|
|
高靜壓特殊集塵機構，分條、裁切後有效除去粉塵，降低成品及環境污染，且附調節風門，以調節集塵風量 (預留特殊設計之HOPA供業主接集塵設備，集塵設備為選購)
|
|
|
|
|
|
一、PLC＋Touch Panel人機介面，數位化圖控系統操作容易
|
|
|
|
|
規格
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
採SKH-2高速鋼材質，2片組合式設計，硬度HRC64゜精密研磨，刀具壽命長，且容易換刀
|
|
|
|
|
|
|
一、採空壓昇降，側向靠刀方式，吃刀深度可微調
|
|
|
二、上刀片採SKH-2材質，並經鍍鈦表面處理，硬度HRC 64度以上，耐磨耗，壽命提高5倍以上
|
|
|
|
|
|
|
氣缸作動型式 (亦可選購凸輪作動型式)
SKH2高速鋼材質、刀座橫梁支撐、側向靠刀
|
|
|
|
|
|
|
一、採無縫鋼管製作，經表面研磨，鍍硬鉻0.2 m/m，經由精密研磨，且附量錶，可微調。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
二、採氣壓式鋁合金氣漲軸，質輕易上料，不須另備套袋或手工具，鬆緊手動閥控制快速收、下料
|
|
|

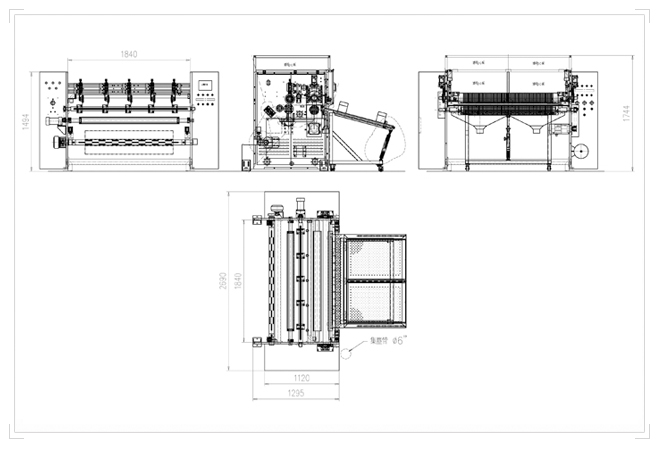

PP分條裁切機 layout
