產品簡介
銅箔基板或印刷電路板壓合用鏡面鋼板刷磨清洗。鏡板的潔淨程度、乾燥程度、表面粗糙程度…等各項指標攸關成品良率的高低，逢開針對鏡板物性與相關材質作深入研究，不斷自我創新，致力於開發最佳鏡面鋼板刷磨清洗機，品質已是「超越日本，更勝德國」；300餘組的實績，百餘間大廠的支持，感恩各界長期支持與愛護!
LS 鏡面鋼材清洗機 節能再升級!
為因應節能減排，秉持「一雙手作環保，一顆心救地球」的理念，於風刀乾燥系統耗電量上，作大幅改善，達到40M/Min線速的同時，節約20KW的電力秏損（相較原系統節約40%秏電量），每月約節約NT50,400（計算方式20kw*24時*30天*3.5元=50,400）（年約節約NT500,000（稼動率以80％計算））。為客戶創造經濟效益的同時，為地球盡一份心力。
特點
|
|
原料購置與加工組立皆於台灣完成，材料品質與組裝精度皆可達最佳化確保
|
|
|
獨創多層次風刀系統，增進鋼板表面乾燥度，保証鋼板端刃無水氣殘留，降低氧
化、P.D等外觀不良，提升成品良率，並減少能源成本。
|
|
|
線速度在40~50M/Min以上，不須電熱或熱媒加溫烘乾或吸水輪，比傳統乾燥方式
節約大量電費；且無水珠、水痕，達完全乾燥效果，既省電又環保
|
|
|
一、三維幾何刷磨系統，左右擺動，離心研磨（外徑約2m/m離心擴張），特別對
板厚不均，有自動補償功能，徹底清潔，且保證鋼板不受傷害
|
|
二、採用西德原裝ψ350㎜超大不織布毛刷輪，質地緊密結實，彈性佳，超大輪徑
切削力十足，潔淨力極佳，且刷磨穩定性高，使用壽命長。
|
|
三、刷磨穩定性高，鋼板多次刷磨後，表面粗糙度愈佳
|
|
|
外置式齒輪箱、等速聯軸器、15㎜ SUS304車壁配置，提供鋼性極佳的刷磨本
部，機台震動一米處無感覺
|
|
|
開機後僅需設定操作，維護費用低廉。除每年基本維護更換軸承及防水環等耗材
外
|
|
|
乾燥系統輪具均採日本進口抗靜電輪，且避免鋼板產生二次污染。 |
|
|
A.輸送採齒輪箱同步傳動（如汽車引擎），穩定、同步，無鋼板刮傷之虞
|
|
B.西德毛刷輪柔性刷洗，不會損傷鋼板表面，電流值調整監控刷磨間隙，精準可
靠
|
|
C.風乾段傳動皆為齒式皮帶傳動，無油氣產生，不會造成鋼板因油氣2次汙染，品
質無慮
|
|
|
乾燥部為非壓制輸送，鋼板輸送中，不會造成輪具磨損或顆粒墊傷
|
|
|
獨特多層次新鮮風循環過濾系統，HEPA氣流清淨度0.5µ達99.8%，確保風刀空氣
吹出為無塵氣流
|
|
|
純水循環系統採用複式多重過濾，流量自動檢知異常警報，且水位給水均採用自
動監控
|
|
|
毛刷輪可整組拆卸及組裝，只需1-2人配合即能完成，過程輕鬆快速
|
|
規格
|
|
40~50 M/ Min(變頻可調)
|
|
|
三維幾何刷磨系統
|
|
|
西德原裝ψ350 m/m高效毛刷輪組
|
|
|
獨創多層次強效風刀系統
|
|
|
複式多重水精密循環過濾系統
|
|
|
多層次新鮮風循環過濾系統
|
|
|
＜ 45℃ （鋼板入無塵室溫度）
|
|
|
PLC人機介面
|
|
|
600㎜ ~ 1300 ㎜
|
|
|
1.0 ~ 2.5㎜
|
|
|
寬度20”~45”，長度26”~51”(依客戶規劃訂定)
|
|
|
900~1200㎜ (依客戶規劃訂定)
|
|
|
dB值低於85Db(1公尺量測)
|
|
|
5 Kg / cm2
|
|
|
220V / 380V / 440V
X 60HZ / 50Hz X 3ψ
|
|
|
220V X 60Hz / 50Hz X 3ψ
|
|
|
1 噸 / 天 (循環使用)
|
|
|
3~4 Kg / cm2 |
|
|
300L / 分
|
|
|
配合迴流長度及空間承製
|
|
工作流程Process
【入料】→潤濕→刷磨→水洗→風乾（表面水漬去除→毛細水漬去除（多層次自生熱風刀））→【出料】
※在無須熱烘乾流程，大幅降低能源損秏，符合節能減排趨勢

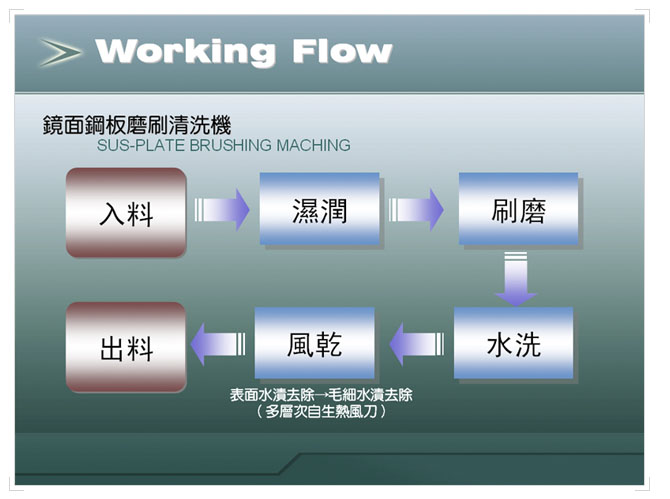

鋼板清洗機流程圖

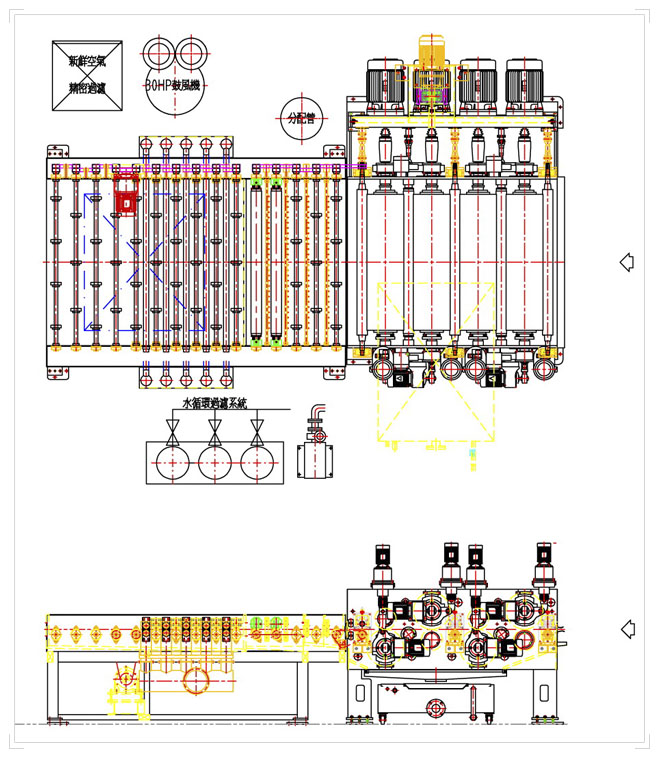

鋼板清洗機layout
|
