產品簡介
本設備為樹酯玻璃纖維布(半固化片)之自動裁片錯位堆疊專用機。可連接含浸機（上膠機）。出料後，立即線上裁切、分類、錯位堆疊同步完成。
其全自動系統之設計，省時便利，減少人員使用及運輸時間上的浪費，有效提高產能、產速，並減少人員汙染潛在機會，提昇成品良率。
其特殊靠刀單剪裁切及專利交錯堆疊機構設計，符合時代潮流與產業趨勢，
更可克服薄材(＃106)裁切與堆疊之困難。
特點
|
|
|
|
A.多國多項專利引取堆疊系統與排氣設計，克服業界現存 引取時薄料包覆空氣，而導致堆疊不整齊問題；同時，改善薄料折傷的潛在問題
|
|
|
|
B.特殊靠刀單剪式設計，不論物料厚薄特性，皆可簡便以靠刀方式調整，有效改善製程切換時，設備調整時間浪費
|
|
|
|
|
|
引取傳動機構採外置式，根除傳統傳動於材料頂部設計，時規皮帶磨屑汙染成品問題
|
|
|
|
|
|
由出料至堆疊完成，皆為自動化流程，流程中無人為接觸汙染之機率，無人員汙染潛在機會，確保成品品質。
|
|
|
|
|
|
可連線前段製程 含浸機(上膠機)，出料後，立即「線上裁切」，有效提昇生產效率
|
|
|
|
|
|
機械動作確實，無人為疏失，不論裁切、交錯堆疊品質皆穩定
|
|
|
|
|
|
裁斷機構設有電子式保護系統與透明護罩，確保人員安全
|
|
|
規格
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
106 6 pcs/min（剪切長度2,300mm）
|
|
|
|
1080 8 pcs/min（剪切長度2,300mm）
|
|
|
|
2116 10pcs/min（剪切長度2,300mm）
|
|
|
|
7628 10pcs/min（剪切長度2,300mm）
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5.堆疊部－PP引取移載堆疊機（附導正及壓制機構）
|
|
|
|
|
|
|
|
|
基本操作
※可分為自動、寸動、及取樣三大功能
|
基本操作
|
設定方式
|
功能
|
設定方式
|
|
|
設定生產長度及數量，自動生產
|
自動生產狀態 |
於Touch Panel設定 |
|
|
設定手動操作，手動生產
|
手動生產狀態 |
於Touch Panel設定 |
|
|
配合生產取樣25cm
|
取樣狀態 |
於Touch Panel設定 |
|
|
過接頭時可任意長度隨時進行裁切
|
自動生產狀態 |
於Touch Panel設定 |
|
工作流程Process
放料 → 表面檢測（CCD或人工目視）→ 裁切 →【剔除】→ 引取→ 錯位堆疊 → 出料 → 交換板
WORKING FLOW

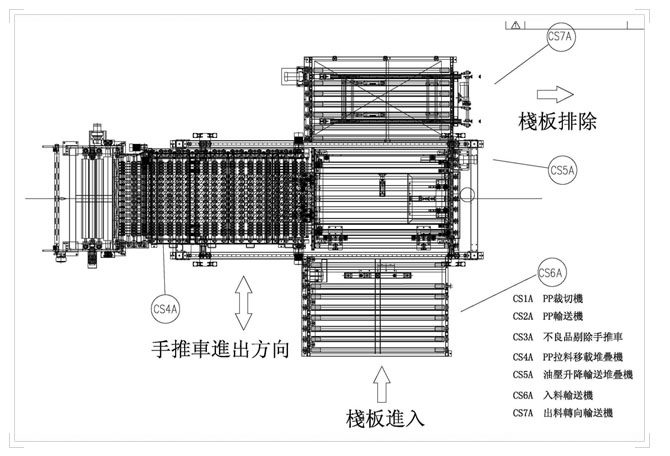

pp裁切交错堆栈-layout

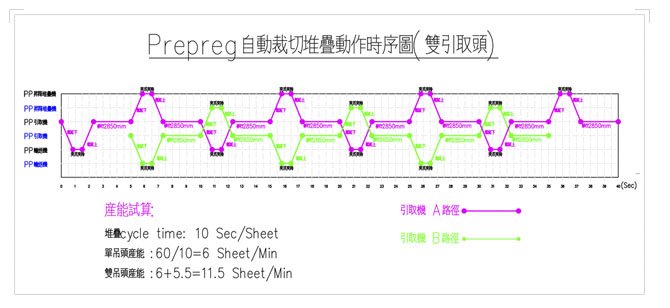

PPCS-长春时序图
