產品簡介
本設備為銅箔之分條及裁片專用機，單一機台具備分條及裁片之功能，同時分條、裁片與集塵動作在單機上完成。單機多功能之設計，省時便利，減少人員使用及運輸時間上的浪費，有效提高產能、產速，並提昇成品良率。其特殊裁切機構設計，更可克服薄材1/3OZ裁切之困難；同時，解決惱人的裁切產生銅粉、銅屑問題。
特點
|
|
同時分條、裁片，減少人員使用及運輸時間上的浪費，有效提高產能、產速
|
|
|
|
|
特殊張力控制方式，無需積料設計，由發送軸至裁刀口僅780㎜，無每卷最後約1800㎜材料之浪費
|
|
|
|
|
|
A.刀具設計為靠刀式單剪裁切，厚料（5oz）、薄料（1/3oz）間隙調整，無需人員秏工秏時逐顆螺絲調整調刀；僅以控制盤上靠刀壓力旋鈕調整即可。
|
|
|
|
B.刀座強度經特殊處理，可支撐側向靠刀壓力，無變型之虞。
|
|
|
|
|
|
|
B.裁刀處另設有安全保護電眼（異物進入，立即停止運作）
|
|
|
|
C.分條刀處設有安全護罩（異物進入，立即停止運作）
|
|
|
|
|
|
上刀調整座附定位尺，定位採滑軌、滑塊＋人体工學把手，調整便利、牢靠
|
|
|
|
|
|
因配置緩衝輪具設計，即便材料頻繁往覆啟動、停止，定位仍可精準控制於±1㎜
|
|
|
|
|
|
卷裝材料放料時，往往有曲翹狀況（尤其包覆角較大時，尤為嚴重），逢開於路徑上，特殊設計，避免發送因卷曲，導致卡料異常，避免材料浪費與人員排除所浪費時間
|
|
|
|
|
|
基材放料採伺服引取＋自動張力控制，確保裁切精度於±1㎜內
|
|
|
|
|
|
人體工學設計，作業人員不須隨成品高度調整作業方式，不易造成作業人員腰酸背痛（可選購自動昇降功能）
|
|
|
|
|
|
高靜壓特殊集塵機構，分條、裁切後有效除去粉塵，降低成品及環境污染，且附調節風門，以調節集塵風量 (預留特殊設計之HOPA供業主接集塵設備，集塵設備為選購)
|
|
|
|
一、彩色人機介面，數位化圖控系統操作容易 |
|
二、異常自動偵測及顯示之功能，故障排除輕而易舉 |
|
三、高強度鋁合金氣脹軸，質輕，耐用，操作方便
|
|
規格
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
線性滑座，位移靈活，定位快速，並有刻度表尺位置參考
|
|
|
|
|
|
|
採刀片式耗材容易取得更換
空壓昇降，吃刀深度可微調
|
|
|
|
|
|
|
氣缸作動型式 (亦可選購凸輪作動型式)SKH2高速鋼材質、刀座橫梁支撐、側向靠刀
|
|
|
|
|
|
|
|
|
|
|
一、採無縫鋼管製作，經表面研磨，鍍硬鉻0.2 m/m，經由精密研磨，且附量錶，可微調。
|
|
|
|
|
|
|
|
|
|
|

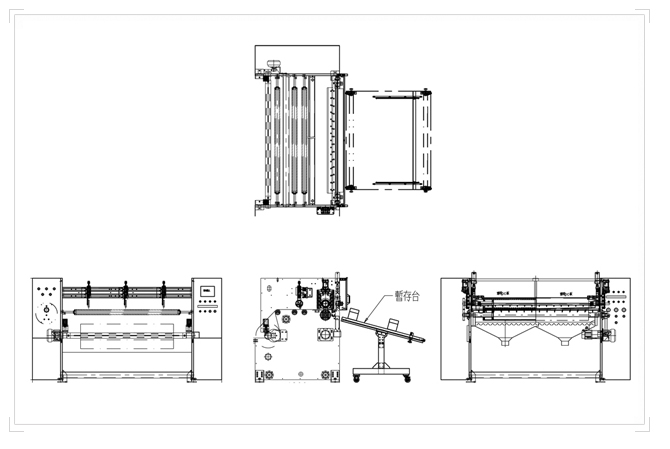

銅箔分條裁切機layout
