±2μm 靜態量測
±4μm 動態量測

0.05~3.2mm

非接觸式雷射測厚儀（6個）
LK-H025有兩項優點
A. 更高檢測精度
B. 寬光點對銅箔表面粗糙有更好的穩定性

Keyence LKG-35
Keyence LK-H025

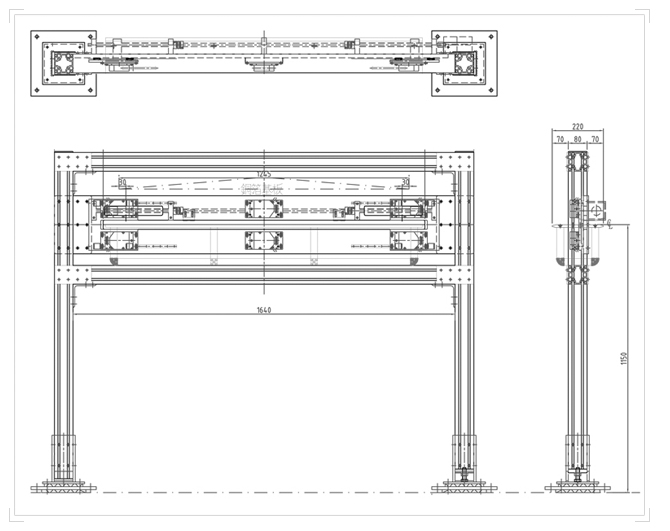

採固定於機架模式

銅箔基板

1.行進間連續量側，必須可量測9點（輸送帶限速30M/Min以下，距板邊15㎜）
2.停止間量測3點

0.3 sec/Point 以下

3點固定或　3~9 Points 自由選擇　　　　

1 年

1.安裝及教育訓練
2.220V 電源供應
3.業主提供PLC 連線程式配合
4.固定結構必須符合現有廠內佈置

中文繁體Windows Xp或以上

1.16 bits A/D轉換器.
2.每一通道必須有10k samples/sec 的擷取速度
3.6通道獨立輸入.
4.採用網路連結將數據讀取進而傳輸至電腦,非ISA或是PCI等電腦插入式擷取卡
5.為資料備份及緊急時使用，如系統電腦故障時，可使用筆記型電腦繼續量測。

具MIS連線、自動統計、自動異常追踨、即時警示系統、自動歸零校正、報表列印

1.工業級電腦
2.CPU: INTEL E5400 等級或以上
3.HD: WD 3.5” 320GB
4.RAM: DDR2-800 2GB
5.UPS:供電整個系統30 min以上
6.工業電腦機箱
7.BENQ 19”LED

1.條碼機輸入
客戶提供完整產品規格尺寸資料庫.
2.手動輸入

具備校正功能.

mm，μm，mil可選擇轉換

a.每一批號能夠測試後自動產生Excel檔案
b.提供報表編輯器以便修改報表.
c.統計分析功能涵蓋以下計算 Ca, Cp, Cpk, min, max, avg 及常態分佈計算.
d.統計功能符合單一訂製編號及跨多筆訂製編號計算
e.厚度分佈圖.
f.品質分佈圖.
g.3D 圖形顯示.
h.分析資料可做到單張3點或9點平均及最大 最小值分析
i.分析資料可做到張數指定範圍內5點或9點平均及最大 最小值出表
j.合格品上下限可任意設定和判讀
k.數據可依客戶需求設定全部點或單一點出表
l.每測一張需比對前19張的Ca, Cp, Cpk

965 mm-1300 mm

965 mm-1300mm
